📝 Descrizione
Nuovo prodotto. Cembre CAA150-M12 , capocorda ad anello bimetallico alluminio/rame per la terminazione di conduttori in alluminio da 150 mm² , con foro di montaggio M12
. Il modello appartiene alla serie Cembre CAA-M, progettata per il collegamento di cavi in alluminio in applicazioni di bassa e media tensione . Il corpo è costituito da un cilindro in alluminio e da una palma di contatto in rame elettrolitico , con una giunzione bimetallica realizzata mediante saldatura a frizione. La superficie interna del cilindro è protetta contro l'ossidazione.
⚙️ Specifiche principali
-
Marchio: Cembre
-
Modello: CAA150-M12
-
Product code: 2760350
-
EAN: 8016692026763
-
Type: bimetallic Al/Cu ring terminal lug
-
Conductor cross-section: 150 mm²
-
Mounting hole: Ø 13 mm / M12
-
Overall length: 111 mm
-
Barrel outer diameter: 15.5 mm
-
Indicative stripping length: 65 mm
-
Barrel inner diameter: 25 mm
- RoHS compliant
- Made in Italy
🔧 Main Functions
- Termination of 150 mm² aluminum cables.
- Electrical and mechanical connection between the conductor and connection point.
- Connection to busbars, terminals, equipment and distribution systems using M12 fastening.
- Reliable transition between an aluminum conductor and copper contact surface.
🔌 Purpose and Operation
The CAA150-M12 allows an aluminum conductor to be connected to a copper connection point while avoiding direct contact between the two materials.
The bimetallic construction uses an aluminum barrel for cable insertion and an electrolytic copper palm for connection using bolted hardware. The Al/Cu joint is produced by friction welding, while the inside of the barrel is protected against oxidation.
🧩 Compatibility
Suitable for:
-
150 mm² aluminum conductors;
-
M12 bolted connections;
- electrical panels;
- electrical distribution;
- industrial installations;
- photovoltaic installations;
- low- and medium-voltage connections.
The selection of the terminal lug must be verified according to the actual conductor cross-section, conductor type and connection system.
⚠️ Typical Faults and Problems
The terminal lug contains no electronic components; possible problems are generally related to installation:
- incorrect crimping/punching;
- insufficient tightening;
- conductor not correctly inserted;
- oxidation or contamination of the contact area;
- incorrect cross-section selection;
- mechanical damage to the terminal lug.
🔍 Diagnosis
Check:
- correspondence between terminal lug and cable cross-section;
- correct conductor insertion;
- correct connection procedure;
- tightening of the M12 hardware according to the system specifications;
- absence of deformation, cracks or damage;
- quality of the contact surface.
🛠️ Common Services in Case of Failure
- Connection inspection.
- Correct sizing verification.
- Re-termination.
- Replacement of damaged terminal lug.
- Tightening and contact-surface inspection.
🛠️ Applications
- Industrial electrical panels.
- Electrical distribution.
- Photovoltaic installations.
- Electrical substations.
- Power connections.
- Low- and medium-voltage systems.
- Connection of aluminum cables to copper busbars and terminals.
🛡️ Product Condition

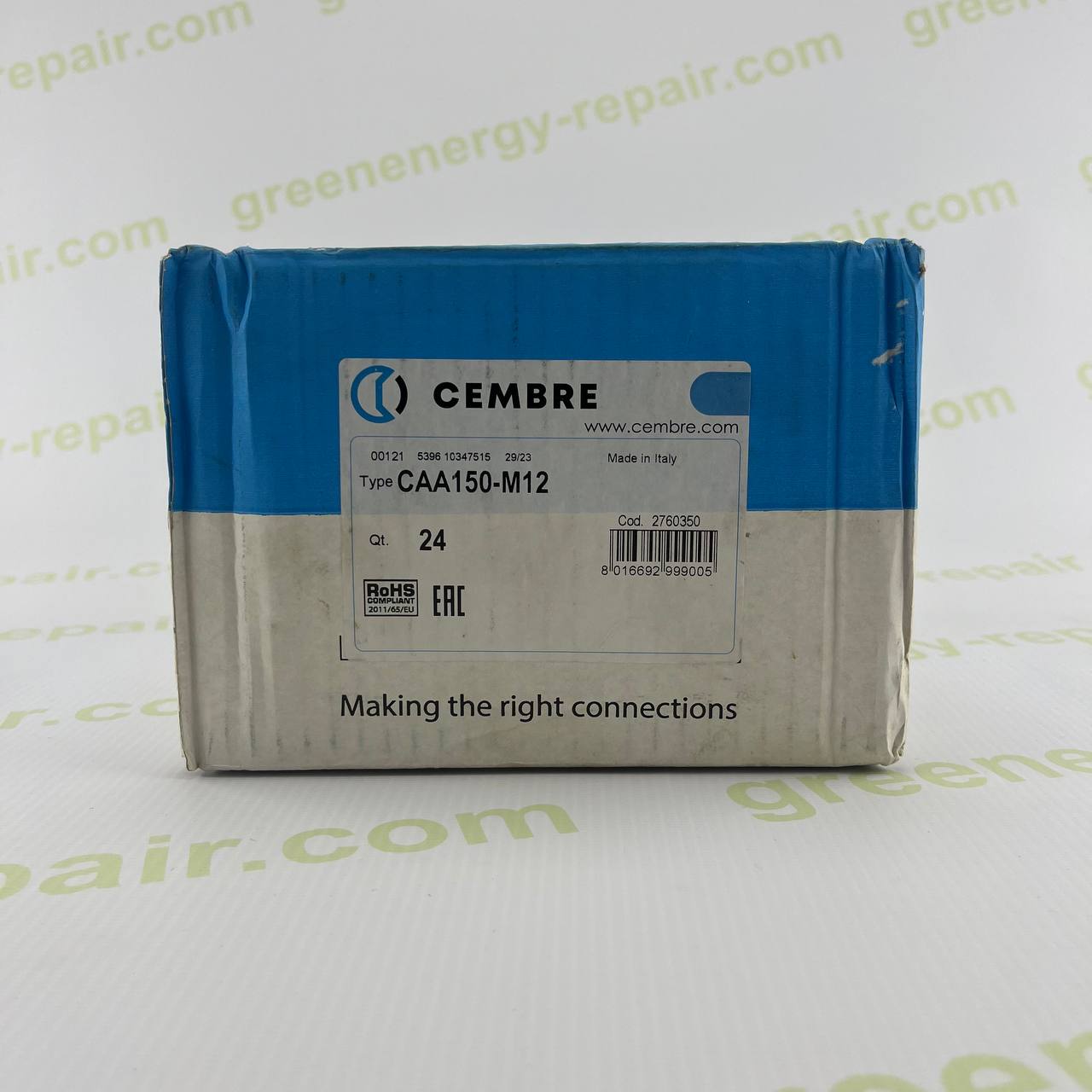

Prodotto nuovo , nella confezione originale Cembre. Le confezioni visibili nelle fotografie sono integre per quanto riguarda il contenuto, con normali segni estetici sulla scatola esterna dovuti alla conservazione e alla movimentazione.
📦 Contenuto della confezione

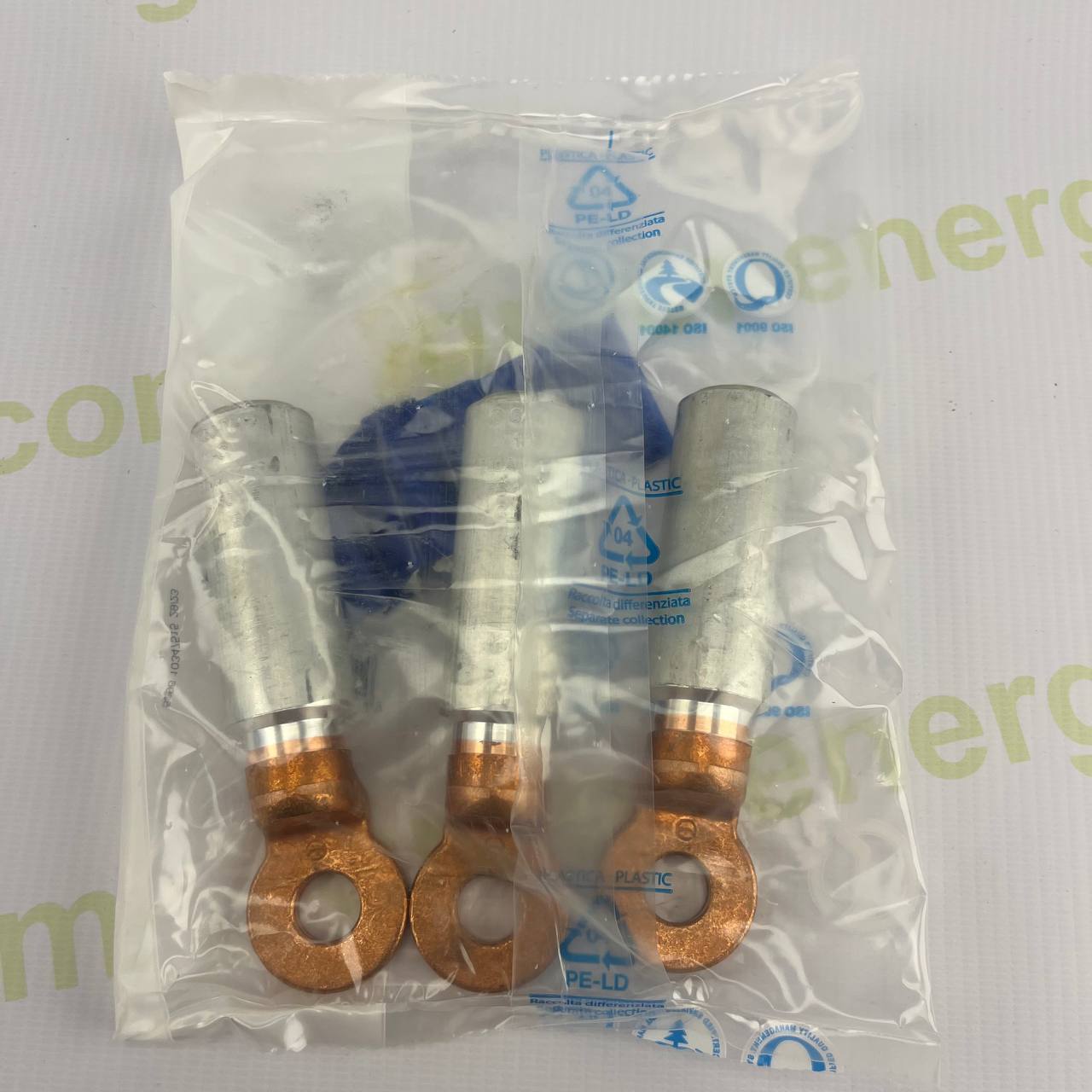

- Cembre CAA150-M12
-
Capocorda bimetallico Al/Cu per cavo da 150 mm²
-
Foro M12
- Confezione da 24 pezzi (8 sacchetti × 3 pezzi)
🟢 Riepilogo
Il Cembre CAA150-M12 è un capocorda ad anello bimetallico professionale per conduttori in alluminio da 150 mm² , con connessione M12. La costruzione Al/Cu consente di collegare un conduttore in alluminio a una superficie di contatto in rame, rendendolo adatto per impianti elettrici di potenza e sistemi di distribuzione.
